Genel Bakış

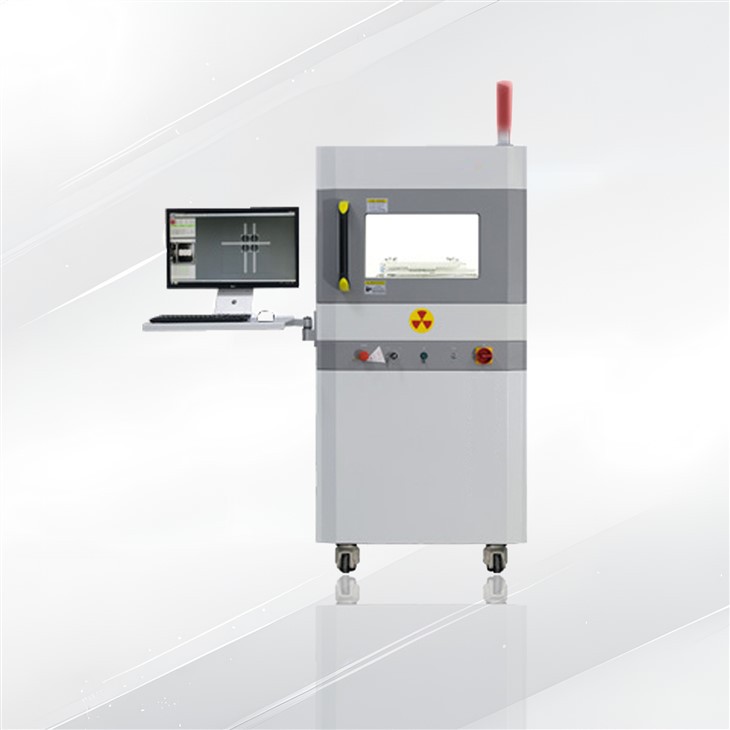

Marka ve Model: NeoDen ND56X
Uygulama Alanları: Ar-Ge kurumları, laboratuvarlar, kalite kontrol odaları ve küçük-boyutlu bileşenlerin X-ışını muayenesi gerektiren alanlar için özel olarak tasarlanmıştır.
Temel Avantajlar: NeoDen 56X, sektör lideri güvenlik tasarımına sahip olmasının yanı sıra, mikro odaklı görüntüleme teknolojisi ve esnek çok-açılı eğme ve döndürme denetim yetenekleri aracılığıyla SMT, BGA ve hassas bileşenler için benzersiz netlik ve kapsamlı hata analizi sunar.
Vurgu ve Ayrıntılar

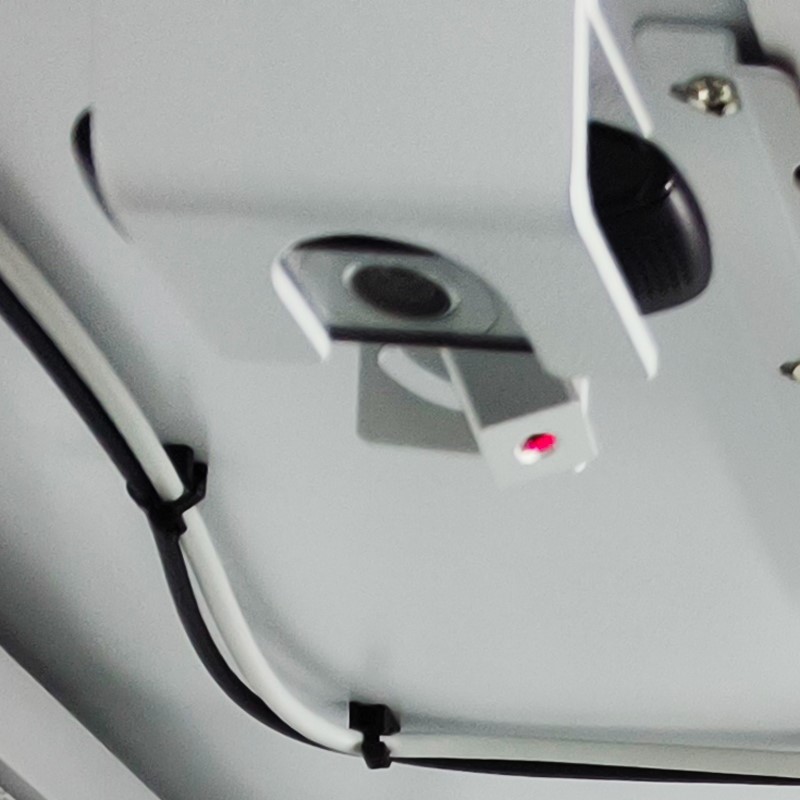

Yüksek-Görüntüleme ve Mikro Odaklama Teknolojisi
- Yüksek-Çözünürlüklü Tasarım:En kısa sürede, en-en yüksek kalitede inceleme görüntülerini sunar.
- Mikro Odaklı X-ışını Tüpü:15μm kadar küçük bir odak noktasına sahip, kapalı bir mikro odaklı X-ışını tüpü içerir.
- Yüksek Kare Hızı Dedektörü:5,8 Lp/mm çözünürlüğe ve 40 fps'ye (1x1 modu) varan kare hızlarına sahip bir TFT endüstriyel dinamik düz panel dedektörü (FPD) içerir.
- 16 bit A/D Dönüşümü:Yüksek dinamik aralık sunarak zengin ve doğru görüntü ayrıntısı sağlar.
Akıllı ve Otomatik Denetim Yetenekleri
- CNC Otomatik İnceleme Modu:Çok-noktalı dizilerin hızlı otomatik incelemesini destekler. Kullanıcılar, otomatik algılama için ürün özelliklerine dayalı olarak çok-noktalı koordinatları ayarlayabilir.
- Kızılötesi Otomatik Navigasyon Konumlandırması:Verimliliği artırmak için görüntüleme konumlarının hızlı seçilmesine olanak tanır.
- Otomatik Kusur Tespiti:Boyut, Alan, Kırık Tel, Köprüleme gibi kusurları otomatik olarak tespit edebilme özelliğine sahiptir.
- BGA Gelişmiş Denetim:Manuel veya otomatik BGA topu tanımlama ve inceleme ile otomatik boşluk oranı hesaplamasını destekler.
- Raporlama ve Toplu Denetim:Görüntüleri otomatik olarak kaydeder ve toplu incelemeyi destekleyen raporlar oluşturur.
- Özelleştirilebilir Görüntü Algoritmaları:Yazılım algoritmaları, tam otomatik kusur tespitine (ör. Y/N çatlakları, yanlış hizalama, boyutlar) ulaşmak için ürün özelliklerine ve gereksinimlere göre özelleştirilebilir.

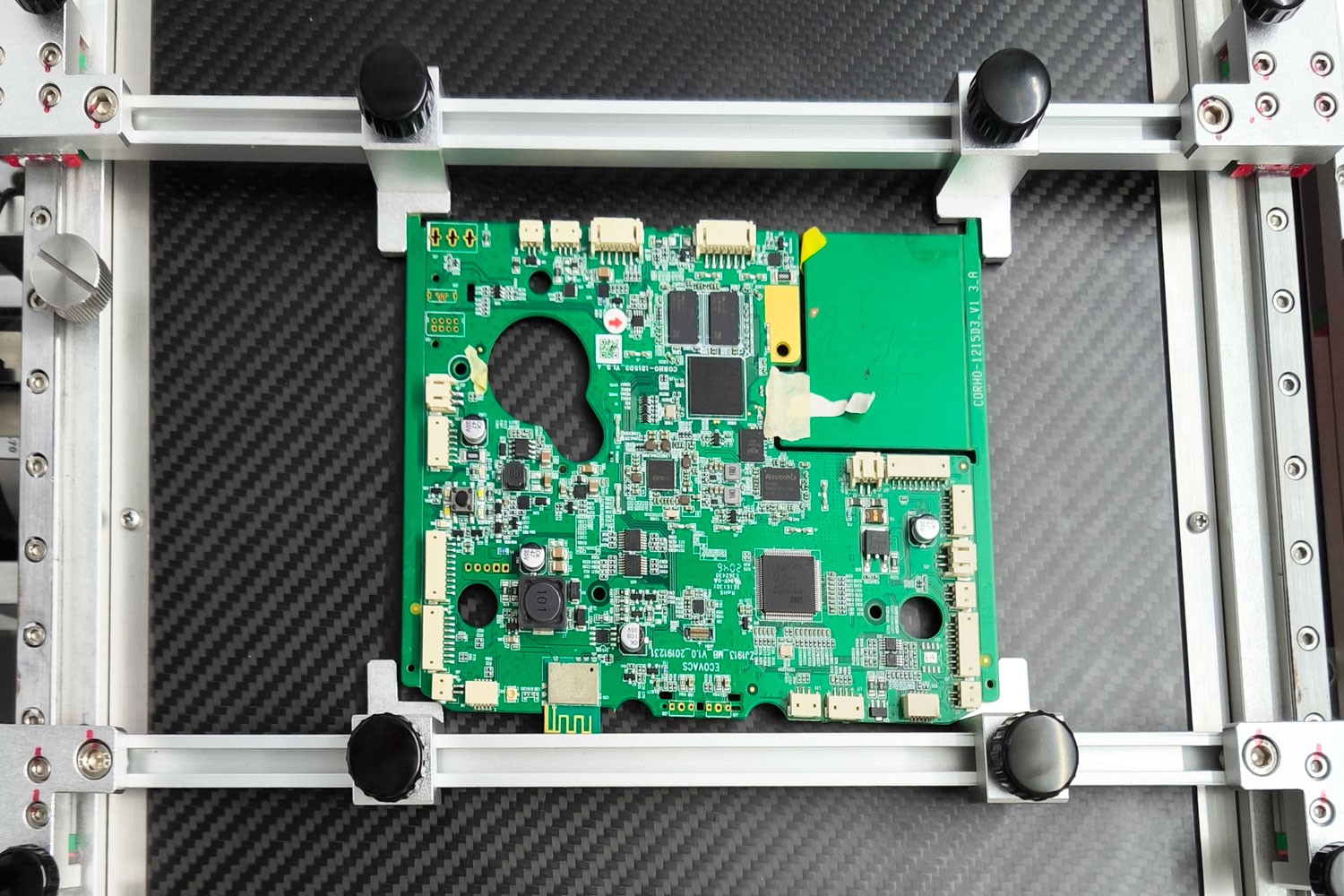

Çok-Açılı Esnek Denetim
- Eğik Çok-Açılı İnceleme:Numune tablası ±30 derecelik eğim açılarını destekler ve çok-açılı analiz ve kusur tanıma için öne-bakışlı çekimlerden tanımlanamayan kusur özelliklerinin gözlemlenmesini kolaylaştırır.
- 360 derece Dönebilen Görüntüleme:360 derece dönebilen görüntüleme için dönen bir manipülatörle donatılmıştır ve kör noktalar olmadan kusur tespitine olanak sağlar.
Yazılım ve Güvenlik Avantajları
- Kullanıcı-Kolay Kullanım:Düşük işletme maliyetleriyle basit yazılım kullanımı.
- Çok-işlevli ölçüm araçları:Metin açıklaması özelliğine sahip-mesafe, açı, yarıçap, merkez mesafesi, çevre vb. için yerleşik ölçüm araçlarını içerir.
Radyasyon güvenliği güvencesi
- Ultra-düşük sızıntı tasarımı:Ürün radyasyon sızıntısı 0,5 μSv/h'den az veya buna eşit standartları karşılamaktadır.
- Güvenlik sertifikaları:CE ve yarı iletken endüstrisi SEMI S2/S8 standartlarıyla uyumlu OMRON güvenlik kontrol bileşenlerini ve üçlü güvenlik koruma sensörlerini içerir.
NeoDen ND56X Parametreleri
| X-Işını Tüpü Kaynağı | Tür: Kapalı Mikro-Focus X-Işın Tüpü |
| Gerilim Aralığı:40 KV - 90 KV | |
| Mevcut Aralık:10 μm - 200 μm | |
| Maksimum Çıkış Gücü:8 W | |
| Mikro Odak Noktası Boyutu:15 μm | |
| Düz Panel Dedektörü | Tür: TFT Endüstriyel Dinamik FPD |
| Piksel Matrisi:768 * 768 ~ 1536 * 1536 | |
| Görüş Alanı:65*65 mm ~ 130*130 mm | |
| Çözünürlük:5,8 Lp/mm | |
| Kare Hızı:20 ~ 40 fps | |
| A/D Dönüşüm Biti:16 bit | |
| Genel Özellikler | Modeli: NeoDen ND56X |
| Boyutlar:850*1000*1700mm | |
| Maksimum Örnek Boyutu:280*320mm | |
| Giriş Gücü: 220V 10A/110V 15A 50-60Hz | |
| Net ağırlığı:Yaklaşık. 750KG |
Ticari Bilgiler
Adedi: 1 adet
Paketleme Detayları: Ahşap sandık ambalajı
Teslim Süresi: 3-7 Gün
