Genel Bakış

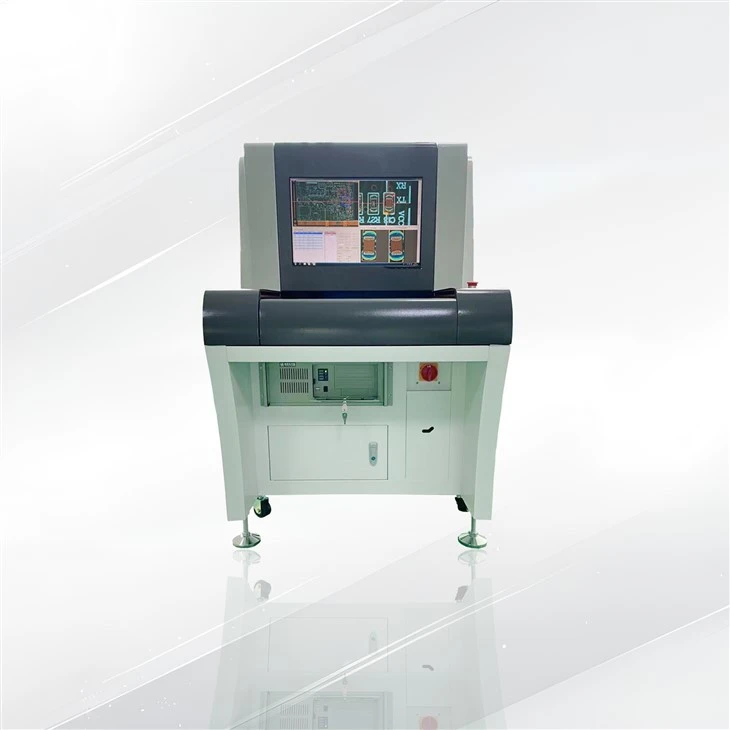

Marka ve Model:NeoDen ND880
Uygulama Alanları:Yüksek-hassas, kapsamlı PCB kalite denetimi ve kusur analizi için öncelikli olarak SMT (Yüzeye Montaj Teknolojisi) üretim hatlarında kullanılır. Elektronik imalat sektöründe ürün verimini ve güvenilirliğini sağlamak için kritik ekipman olarak hizmet vermektedir.
Temel Avantajlar:16μm'nin altında konumlandırma doğruluğu ve yüksek hızlı görüntü işleme sağlayan-yüksek hassasiyetli bir çevrimdışı AOI sistemi (<12ms/0402 chip). It comprehensively detects four major defect categories in SMT production: solder paste, component placement, solder joints, and PCB defects.
Vurgu ve Ayrıntılar
Ultra-Yüksek Hassasiyet ve Hız
- Yüksek-Hassas Konumlandırma: Eolağanüstü konumlandırma doğruluğu<16μm ensures reliability in every inspection.
- Yüksek-Hızlı İnceleme:0402 yongaları için 12 ms'nin altında görüntü işlemeyle 800 mm/sn'ye varan hızlara ulaşarak hızlı ve etkili denetim sağlar.
- Gelişmiş Tahrik Sistemi:Kararlı ve doğru çalışmayı garanti etmek için AC servo motorlardan ve hassas-taşlanmış bilyalı vidalardan yararlanır.
Kapsamlı Kusur Tespit Yetenekleri
- Tam Kapsam:Optimize edilmiş algılama teknolojisi devre kartının tamamını kapsar.
- Kapsamlı Tespit Türleri:Eksik parçalar, yanlış hizalama, mezar taşlarından soğuk lehim bağlantılarına, köprüleme ve bakır folyo kusurlarına kadar kritik sorunları kapsayan dört ana kategorideki kusurları tanımlar:-lehim pastası, bileşen yerleştirme, lehim bağlantıları ve PCB alt tabakaları-.
- Akıllı Tanıma:Görüntü tanıma yetenekleri, belirli denetim gereksinimlerine göre parametreleri (örn. ofset, polarite, kısa devreler) otomatik olarak yapılandırır.
Akıllı Veri ve Kalite Kontrol
- SPC İstatistiksel Yetenekleri:Yerleşik-güçlü SPC istatistiksel işlevleri, tüm süreç boyunca test verilerini kaydeder ve analiz eder.
- Gerçek-Zamanlı Kalite Analizi:Üretim durumu ve kalite analizi sonuçlarına her yerden erişilebilmesi, sorunların hızla belirlenmesine ve üretim sürecinin optimizasyonuna olanak sağlar.
Esnek Donanım Yapılandırması
- Yüksek-Çözünürlüklü Kamera:Tam-renkli, yüksek-hızlı bir dijital CCD kamerayla donatılmıştır. Değişen hassasiyet gereksinimlerini karşılamak için 10, 15, 18 ve 20μm lens çözünürlükleri mevcuttur.
- Profesyonel Aydınlatma:Karmaşık PCB yüzeylerine uyum sağlamak için üç-kanallı RGB ışık kaynağından faydalanarak görüntü tanıma doğruluğunu artırır.
- Güçlü Kart Uyumluluğu:Üstte 30 mm'ye ve altta 50 mm'ye kadar bileşen yükseklikleriyle 400*360 mm'lik maksimum algılama boyutlarını destekler ve mükemmel SMT kartı uyumluluğu sağlar.
Ürün Açıklaması
| Temel Performans | Konumlandırma Doğruluğu:<16μm |
| Görüntü İşleme Hızı:0402 Çip < 12 ms | |
| Maksimum PCB Boyutu:400*360mm | |
| Muayene Sistemi | Kusur Tespiti Kapsamı: Lehim pastasını, bileşen yerleşimini, lehim bağlantılarını ve PCB kusurlarını kapsar |
| Kamera/Işık Kaynağı: Tam-renkli, yüksek- hızlı dijital CCD kamera/Üç-kanallı RGB ışık kaynağı | |
| Tahrik Sistemi: AC servo motor sistemi | |
| Yazılım ve Özellikler | İstatistiksel Analiz: SPC istatistiksel fonksiyonları |
Ticari Bilgiler
Adedi: 1 adet
Paketleme Detayları: Ahşap sandık ambalajı
Teslim Süresi: 3-7 Gün
